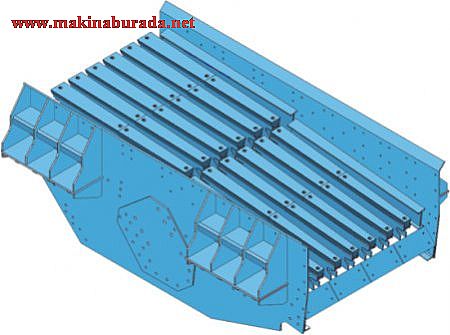

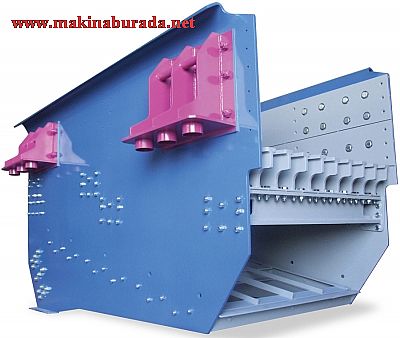

Izgaralı elek, esas olarak iki amaçlı kullanılır :
A-Tüvenan malzemeden primer kırıcıya giden malzeme ile by-pass edilen malzemeyi ayırmak için. Besleyici ile primer kırıcı arasına konulur.
B-Primer kırıcıdan sonra ince malzemeyi by-pass ederek sekonder kırıcıya girmemesini sağlarlar. Sekonder kırıcının önüne konulurlar.
A tipi ızgaralı elekler 2 vibromotor ile tahrik edilerek lineer titreşim yaparlar.
B tipi ızgaralı elekler ise konvansiyonel eleklerde olduğu gibi ayrı bir elektrik motoro, kayış-kasnak sistemi, özel rulmanlar ile elek gövdesine yataklanmış eksantrik mil, milin her iki ucunda birer eksantrik ağırlık ile tahrik edilirler. DAİRESEL titreşim yaparlar.
Izgaralar yüksek Mn oranlı alaşımlı “austenistic” çelik dökümden yapılır ve ızgara aralıkları kolaylıkla ayarlanarak by-pass edilen malzeme büyüklüğü ayarlanır.
TİP ANMA ÖLÇÜLERİ KAPASİTE KAT ADETİ MOTOR GÜCÜ AĞIRLIK
TYPE MAIN DIMENSIONS CAPACITY(min.-max.) NO OF DECKS POWER WEIGHT
mm t/h kw/rpm kg
PI10-20 1000×2000 70-150 2 2×4/1000 3320
PI12-20 1200×2000 100-200 2 2×5,5/1000 4280
PI12-30 1200×3000 200-300 2 2×7,5/1000 5150
PI14-30 1400×3000 200-350 2 2×7,5/1000 6200
PI19-30 1900×3000 400-1000 2 2×11/1000 8100
Pl Besleme Eleği Birimi
Küçük taneli malzemeyi ayıran en iyi birincil besleyici
Küçük taneli parçacıkların daha iyi ayrışması demek ilerideki aşama olan kırıcının daha iyi performans göstermesi demektir. Besleyici Pl birimi, ayrı tekne besleyici ile ayrı çift katmanlı titreşimli elekten oluşmaktadır.
Değiştirilebilir kapasiteye sahip güçlü yönlendirme
Pl birimleri, değişen besleme şartlarında dahi birincil kırıcıyı en üst seviyede beslemek için gerekli olan malzeme girdisini sağlayarak birincil kırma istasyonlarının toplam hammadde girdi miktarını önemli ölçülerde artırırlar.
Ayrı elek birimi, etkili bir şekilde küçük parçacıkların ayrıştırılması ile girdinin hızlı bir şekilde sıyrılmasıyla ayrışmasını sağlar. Elek ile ayrıştırılması güç olan zorlu malzeme girdilerinde bile yüksek kullanılabilirlik sağlanabilmektedir.
Bir sonraki aşamada yer alan kırıcının sağladığı tonaja bağlı olarak akış kontrolü düzenlenebildiği için ayrı besleme birimi, titreşimli lama ızgaralı besleyicilerine kıyasla daha iyi bir akış kontrolü sağlamaktadır.
Yekpare Kurulum
Eğimli kenar levha üst köşeleri kullanılarak toplam yükseklik, en alt seviyeye getirilebilir ve kullanılabilir besyeci hazne hacmi, en üst noktaya ulaştırılabilir.
Dört tane motorun kullanımına rağmen birimlerin enerji tüketimi, makul seviyededir.
Her bir Pl biriminin çalıştırılmasında veya durdurulmasında çok az miktardaki fazladan hareketlenme ile oldukça düşük dinamik yükler meydana gelebilmektedir.
Etkili bir biçimde yapılan hızlı sıyırma yöntemi ile boyut ayrıştırması
Besleyici uzunluğu, darbe uzunluğu, darbe açısından bağımsız olarak çalıştırıldığı için elek; çok iyi ayrışma sağlamakta ve böylece motor hızı en uygun şartlara ayarlanarak hızlı bir sıyırma ile etkili ayrıştırma ve küçük taneli parçacıkların tasviyesi sağlanmaktadır.
Üstteki elek katmanı, etkili bir hızlı sıyırma ile ayrıştırma ve ızgara deliklerinin tıkanmasının önlenebilmesi için 2 lamalı ızgara bölümünden oluşmaktadır.
Alta yerleştirilen alt katman elek, gerdirilmiş elek malzemesinden imal edilmiş olup eğimli tasarımı ile küçük parçacıkların kolayca tasviyesi için kullanılmaktadır.
Doğrusal hareket titreşimi ve yönlendirme seviyesi, yeterli ivmeyi kazandırarak elek malzemesinin yapıldığı tel kesit aralıklarının tıkanmasını önlemektir.
En az işletme maliyeti
Düşük masraflı bakım maliyeti, hem besleyici hem de elek için sağlam, dengelenmemiş motorların kullanılması ile sağlanmaktadır.
Aşınan astar malzemesinin değişimini kolaylaştırmak için teknebesleyicisinin altı ile yukarıdaki ayrıştırma katmanının yan çeperlerine (duvarlarına), somunlarla bağlantısı yapılan aşınmaya dirençli astar malzemesi sağlanmaktadır.
Pl özel ekstra ağır tasarım
Manganese alaşımlı çelikten imal edilmiş ve gerektiğinde tek tek değiştirilebilen aşınmaya dirençli astarlar ile ızgara ile donatılmıştır.
Daha ağır hizmetler için kullanılan modellerde daha iyi darbe soğurulabilmesi (hazmedilebilmesi) için yaylı bobin sistemleri kullanılmaktadır.
