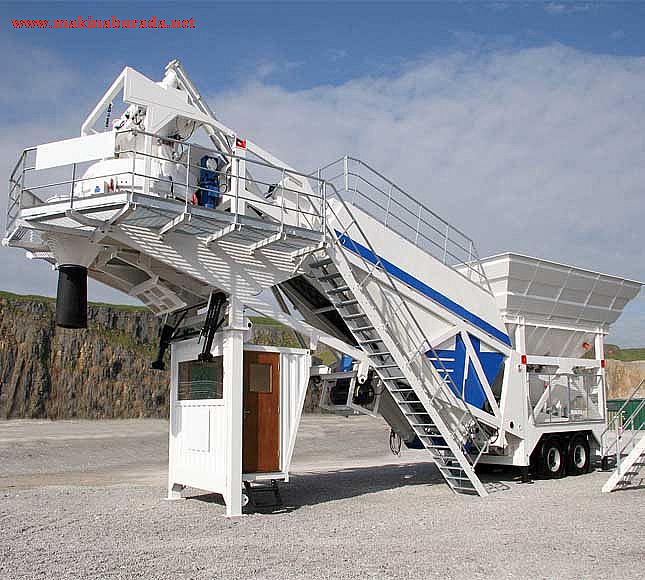

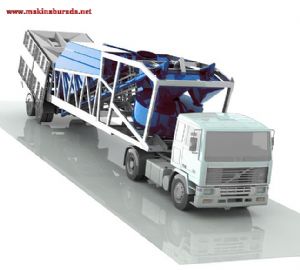

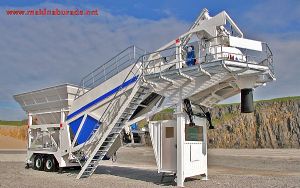

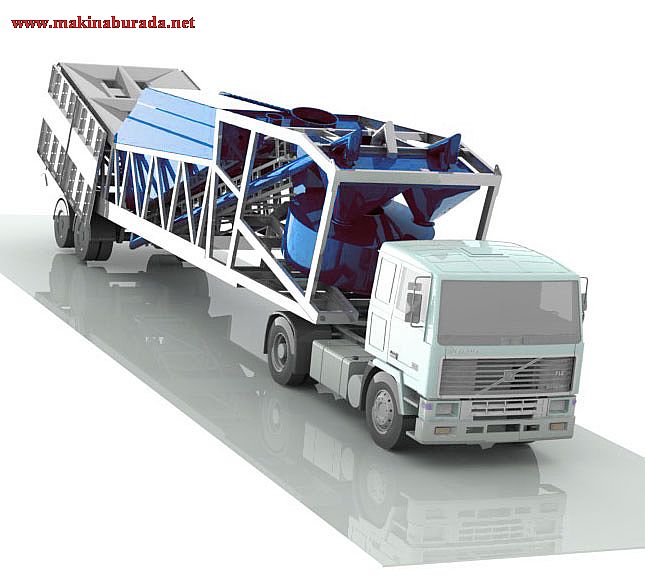

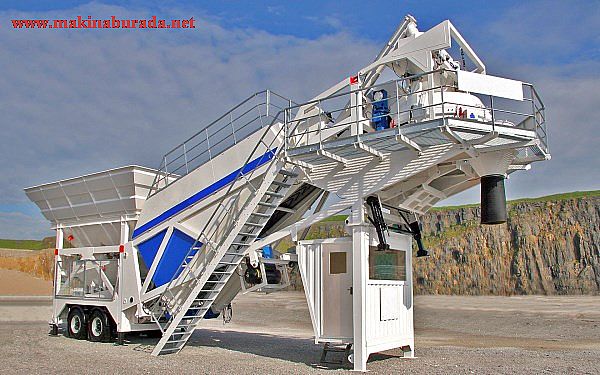

KONU Mobil Beton Santralleri
Kapasite : 30 m3 Seyyar Beton Santrali
Tip : Mobil Beton Santrali
1 m3 Pan Mikser Karıştırıcı
AGREGA STOK BUNKERİ :
4 x 10 m3 kapasiteye sahiptir.
Malzeme: St 37 – 5 mm
Her gözde pnömatik kontrollü iki adet kapak mevcuttur.
Kum bölmesinde akışkanlığı arttırıcı 0,37 Kw vibromotor bulunur
AGREGA TARTI KANTARI:
Kapasite: 2 m3
Malzeme: St 37 – 5 mm
Vibromotor: 0.37 Kw – 1 Adet
Loadcell: 4 x 5000 kg
AGREGA TARTI BANDI
Ebatlar: 800 x 4000 mm
Şasi Malzemesi: NPU 180 mm
Motor: 7.5 Kw – Redüktör ile akuple
Bant Lastiği : 4 Kat kort bezli –
11 mm kalınlığa sahiptir.
AGREGA TRANSFER BANDI:
Ebatlar: 800 x 9500 mm
Şasi Malzemesi: NPU 180 mm
Motor: 11 Kw – Redüktör ile akuple
Bant Lastiği : 5 Kat kort bezli –
12 mm kalınlığa sahiptir.
PANMİKSER:
Panmiksere 1m3 azami sıkıştırılmış beton kapasitelidir.
Tahrik grubu, dişli kutusu DKL DİŞSAN boyunlu redaktör kauçuklu kaplinle 37 kW elektrik
motoruna bağlıdır
Mikserin taban saçları 17 mm’dir.
Taban HARDOX 400 aşınmaya dayanıklı 10 mm plakalarla kaplanmıştır.
Karıştırma paletleri ısıl işlemle aşınmaya karşı mukavemet kazandırılmıştır.
Çevre saçı 8 mm+ 10 mm st 52 kaplama olarak 18 mm’dir.
8 sıyırma koluyla karıştırma sağlanmaktadır.
Boşaltma kapağı yandan açılır.
Hidrolik sistemle bilgisayardan kontrol edilen pistona sahiptir.
Hidrolik pompa vardır.
Mikserin üst kapağında emniyet switch’i mevcuttur.
ÇİMENTO KANTARI:
Kapasite: 1200 kg
Malzeme: St 37 – 4 mm
WAM Marka pnömatik aktüatörlü klape mevcuttur
Loadcell : 3 x 1000 kg
SU KANTARI:
Kapasite: 600 kg
Malzeme: St 37 – 4 mm
Loadcell : 1 x 1000 kg
KATKI KANTARI:
100 kg kapasiteli ve klape mevcuttur.
Loadcell ile tartılmaktadır.
1 inch katkı pompası mevcuttur.
ÇİMENTO HELEZONU :
273 x 9500 mm
ÖZBEKOĞLU/WAM Marka
HAVA KOMPRESÖRÜ:
Pnömatik Sistem 300 lt sıkıştırılmış hava hacmine sahip, iki kafalı
7.5 Kw motorlu kompresörle çalışmaktadır.
Tesisat elemanları boru ve hortumlarla yapılmaktadır.
Panmikser boşalması hariç(hidrolik), diğer sistemler pnomatik pistonlarla çalışır.
KUMANDA SİSTEMİ:
Kumanda, bilgisayar kontrollüdür.
Saatte 30 m3 betona, agrega, çimento, su ve katkı maddesini ağırlık ölçerek dozlayıp karıştırarak
transmiksere yükleyecek şekilde tasarlanmıştır.
Ağırlık ölçümü tamamen otomatiktir.
Kullanılan loadceller anma yükünün %100 fazlasına dayanabilir.
+/- 0.002 hassasiyette çalışır. Otomatik çalışma tamamen bilgisayar kontrolündedir.
Her safhası aynı anda monitörden izlenebilir.
MCC panolarımızda Telemecanique şaft malzemesi kullanılır.
Güç gereksinimine göre elektrik projesi hazırlanır.
Panolarımız 1.5 mm DKP saçtan, pano kapakları 2 mm Ereğli saçtan, elektrostatik boyalı,
IP 54 sınıfı korumalı, montaj saçları elektro galvanizdir.
Otomasyon sisteminin kullanımı için bir adet bilgisayar ve proje gereksinimine göre bir adet
mimik diyagram hazırlanarak MCC panosu ile tam uyumlu çalışması sağlanır.
Sistem tam otomatik ve el ile çalıştırılabilir.
Tam otomatik çalışma için bilgisayar olmaması durumunda dahi mimik diyagram ile sağlanır.
Bilgisayarda kullanılacak olan beton programında reçete, müşteri ve araç bilgileri birer kart
olarak açılır ve veri tabanında depolanır.
Üretim esnasında tek tek tekrardan girmek yerine var olan veri tabanında istenilen bilgiler ve
üretilecek miktar belirtilerek MCC panosundaki PLC ’ye iletilir.
Kullanıcıya sadece işleri başlatmak kalır
Üretim sonrasında ekrana gelen bilgi ekranında üretim ile ilgili alınan miktarlar ve bilgiler yer alır.
Bu ekranda irsaliye çıktısı alınabileceği gibi yapılan üretim ile ilgili ayrıntılı rapor da alınabilir.
Program çalışması esnasında veri tabanı içerisinde günlük tutar.
Her üretimi tek tek saklar ve saklanan bu bilgilerin silinmesine izin vermez.
Bu kısımdan istenen tarihte veya iki tarih arasında gerçekleşen bilgiler raporlanabilir.
Gerektiğinde istenilen tarih içerisinde müşteri adı ve numarasına göre veya üretilen reçeteye
göre ya da üretimde kullanılan araçlara göre günlük süzülerek sadece
onlara ait bilgiler listelenebilir.
Aynı şekilde toplam hesaplardan belirtilen gün içerisinde müşteri ve formül olarak süzülerek ve
de miktarlar toplanarak rapor alınabilir.
Program içerisinde üretim ile ilgili Parametreler bölümü bulunmaktadır.
İçerisinde alınacak olan malzemelerin kesme değerleri, boş miktarları ve karıştırma
süreleri yer alır.
Bunlar kullanılarak yapılan üretimin daha hatasız ve hızlı tartım yapması sağlanır ve istenilen
ürünün istenilen özelliklerde tam karışması sağlanır.
